EtherCAT
Стандарт EtherCAT разработан для использования в промышленных системах автоматизации и решения других задач, которые требуют низкой задержки передачи данных между узлами.
По умолчанию в таких сетях используется кольцевая топология, где есть одно главное устройство (Master) и несколько ведомых устройств (Slave). Передача данных ведётся последовательно в одном направлении, поэтому каждое из устройств оснащено как минимум двумя портами, одним для входящих и, от одного до нескольких для исходящих данных.
Главным преимуществом технологии является низкая задержка при передаче пакетов данных. Она достигается за счёт того, что каждый узел сети начинает передавать данные следующему сразу после их получения, не дожидаясь полной загрузки пакета.

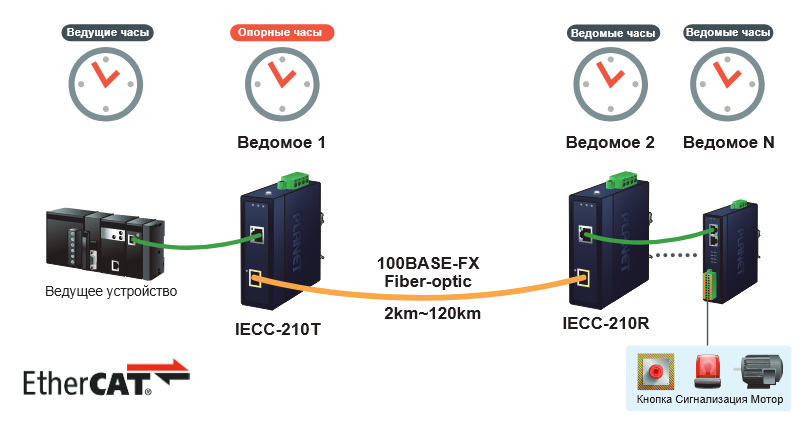

Пример такой передачи показан на изображении:
Благодаря такой топологии и способу передачи данных, сети EtherCAT доступна синхронизация времени вплоть до наносекунд.
Компания PLANET предлагает линейку устройств, с поддержкой протокола EtherCAT, которые помогут вам построить надёжную сеть. Среди предлагаемого оборудования есть устройства с цифровыми входами и выходами (IECS-1116-DI и IECS-1116-DO) которые позволяют управлять различным оборудованием и получать данные с датчиков и кнопок, медиаконвертеры (IEC-210-KIT) для увеличения дальности работы сети, и разветвитель IECJ-300, предназначенный для организации подключения по топологии звезда, дерево и других.

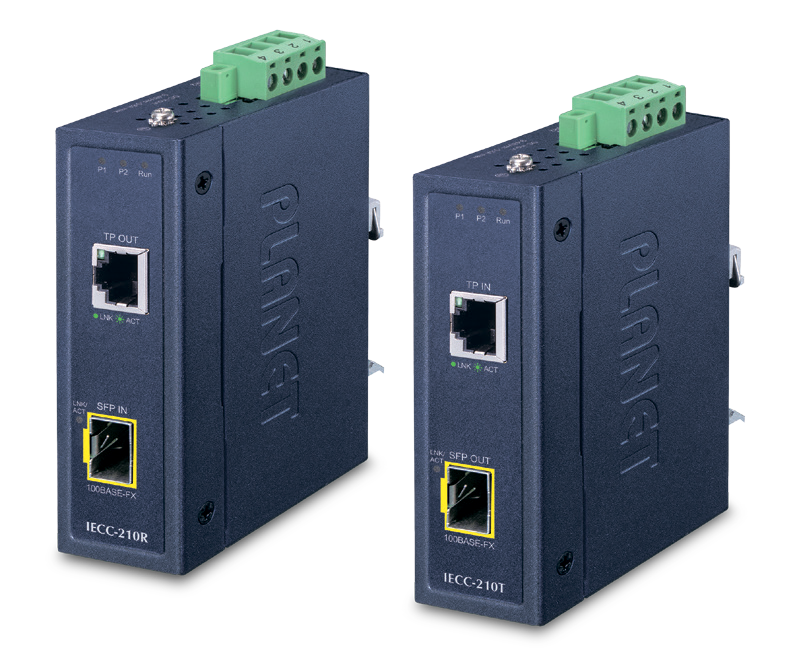

Комплект медиаконвертеров EtherCAT IECC210-KIT
Два устройства IECC210-KIT позволяют расширить существующие сети связи EtherCAT на расстояние от 2 до 120 километров при помощи оптического кабеля, благодаря возможности использования различных моделей SFP-модулей. При таком подключении, каждое устройство работает как отдельный узел в сети EtherCAT.

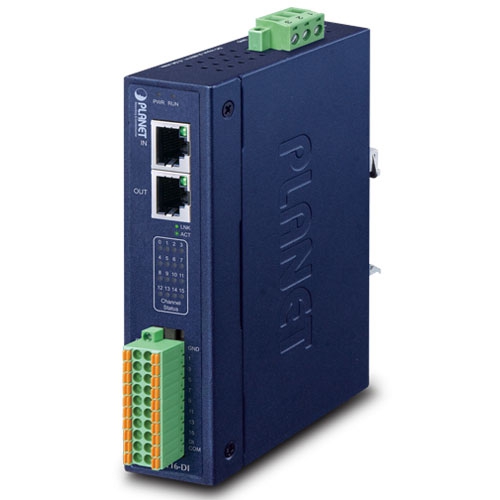

Модули ввода/вывода EtherCAT IECS-1116-DI и IECS-1116-DO
PLANET IECS-1116-DI и IECS-1116-DO - промышленные EtherCAT slave-модули ввода/вывода, оснащены поддержкой протокола EtherCAT и могут использоваться в промышленных условиях. Модули серии IECS выдают высокую плотность цифровых каналов ввода/вывода, каждый из них оснащён клеммной колодкой, к которой можно подключить до 16 каналов одновременно. Светодиодная индикация на передней панели позволяет отслеживать состояние каналов в режиме реального времени, а компактный корпус позволяет легко разместить оборудование в удобном месте, также возможна установка на DIN-рейку.

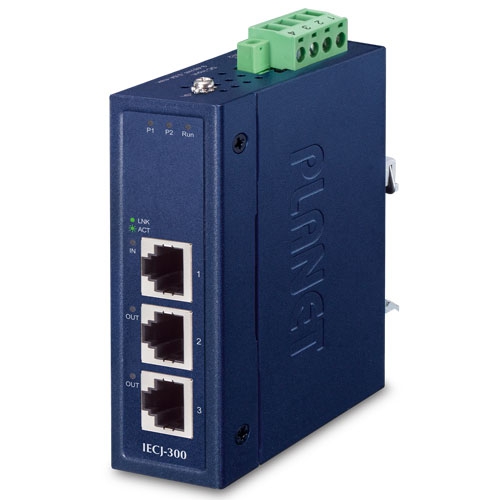

Разветвитель EtherCAT IECJ-300
PLANET IECJ-300 - это промышленный разветвитель EtherCAT, который позволяет создавать подключение типа звезда, дерево и других. За счет полной поддержки стандарта, в одну сеть можно объединить до 65 535 устройств EtherCAT.

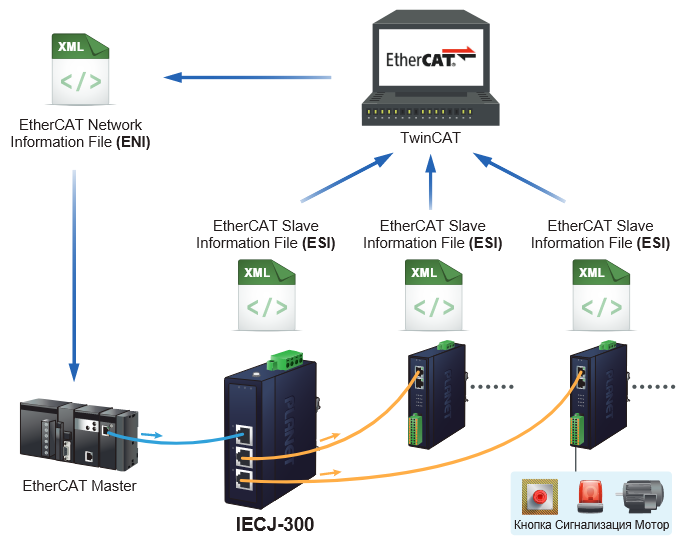

Схема подключения IECJ-300
Разветвитель PLANET IECJ-300 предназначен для использования в промышленных системах автоматизации производства. Он оснащён 3 портами RJ-45: одним входом и двумя выходами. Обладает возможностью расширения сети и отправку данных по двум маршрутам одновременно.
С помощью стандартного файла ESI, можно легко найти нужные модули ввода/вывода для применения в своих EtherCAT сетях.
